ZRAČNI TOP 3M
Zračni top 3M je tlačna posoda s kombinacijo sistemov ventilov in pnevmatskega cilindra s prostim batom. Uporabljamo ga za rušenje obokov, ki pri sipkih materialih nastajajo nad izpustnimi odprtinami v silosih, bunkerjih ipd.

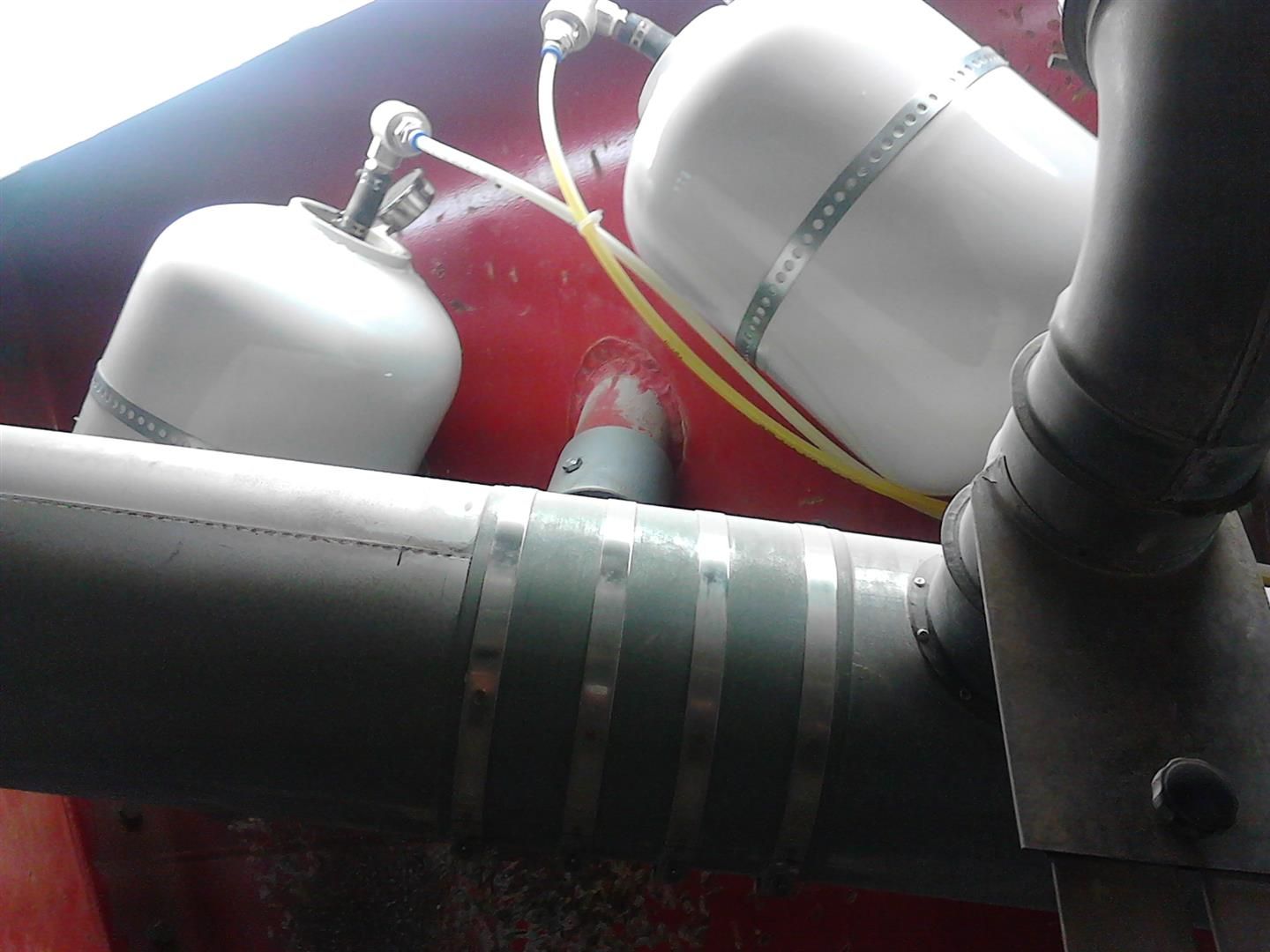

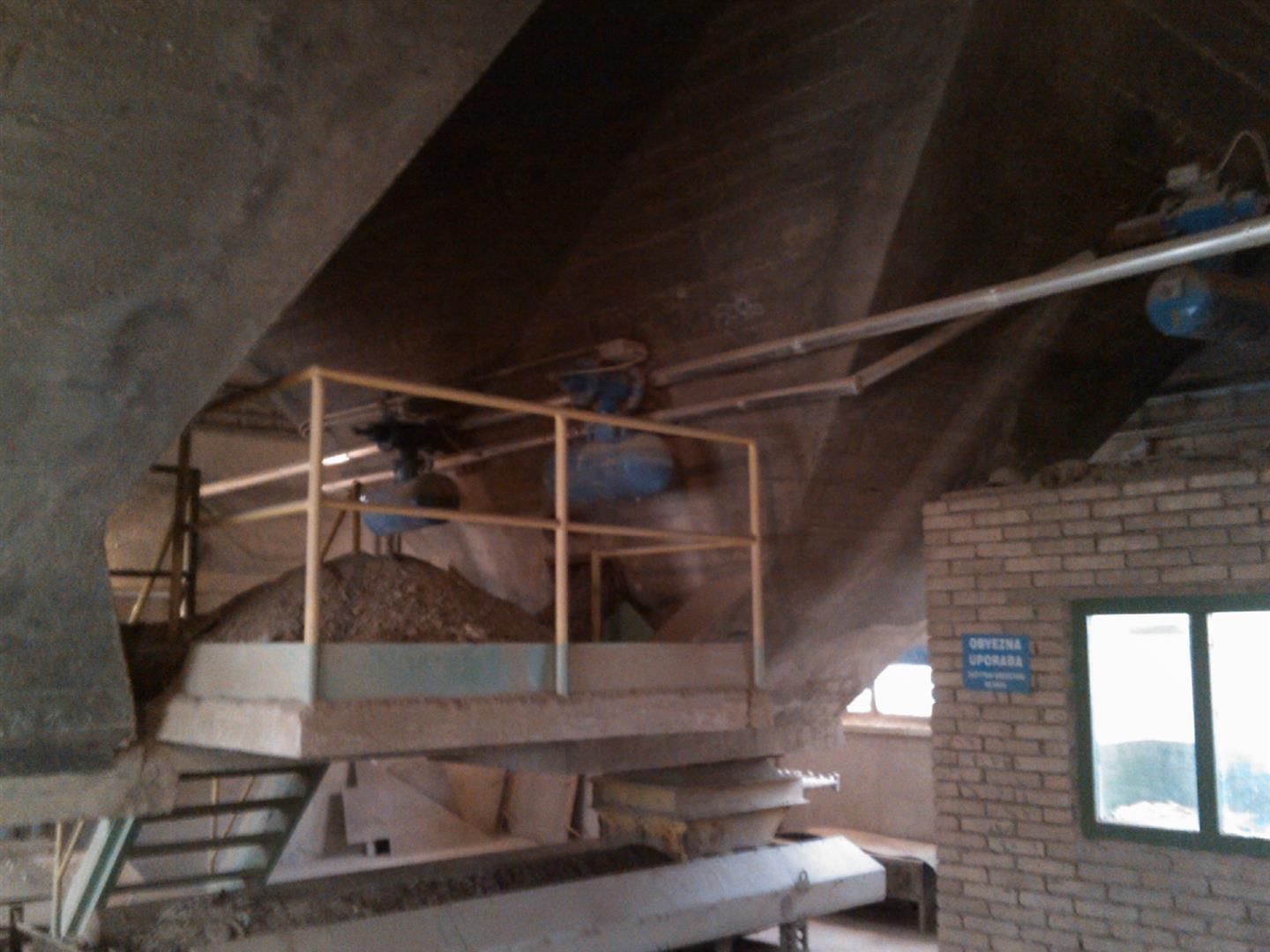

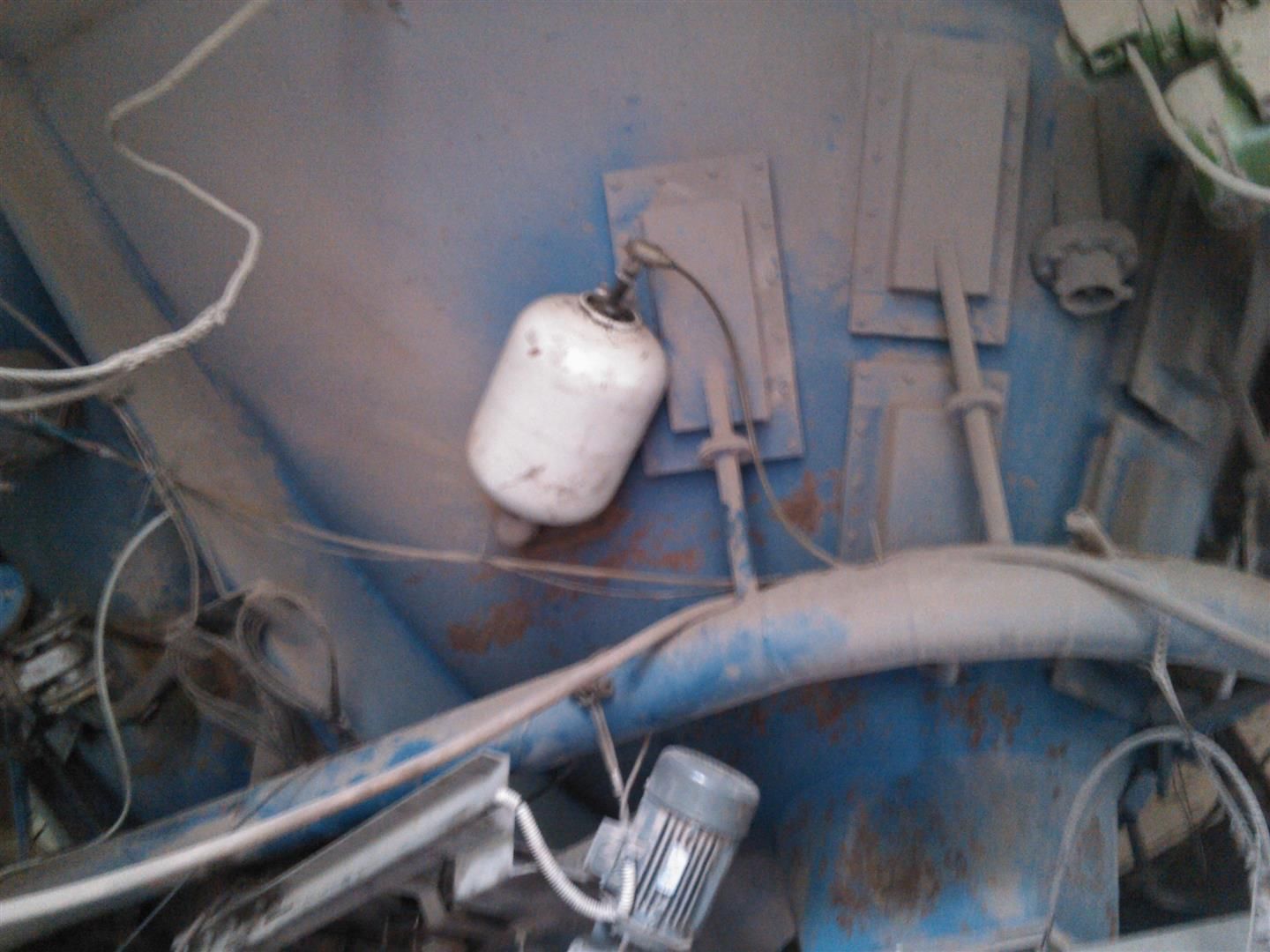

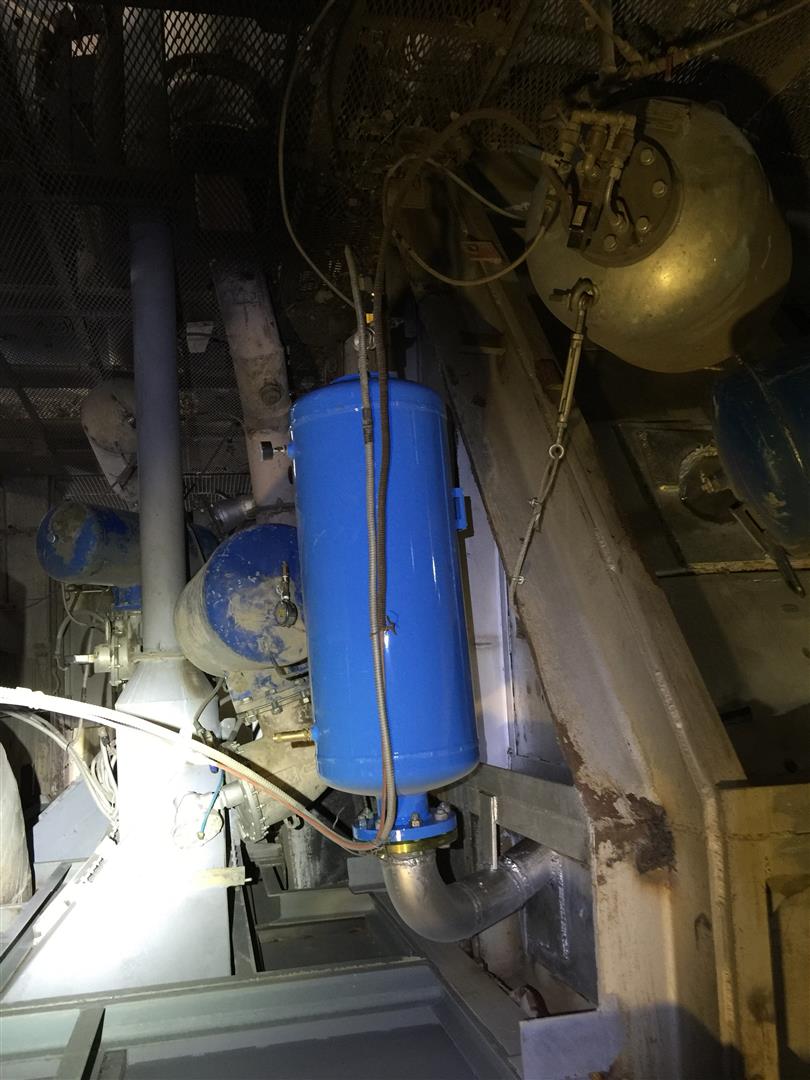

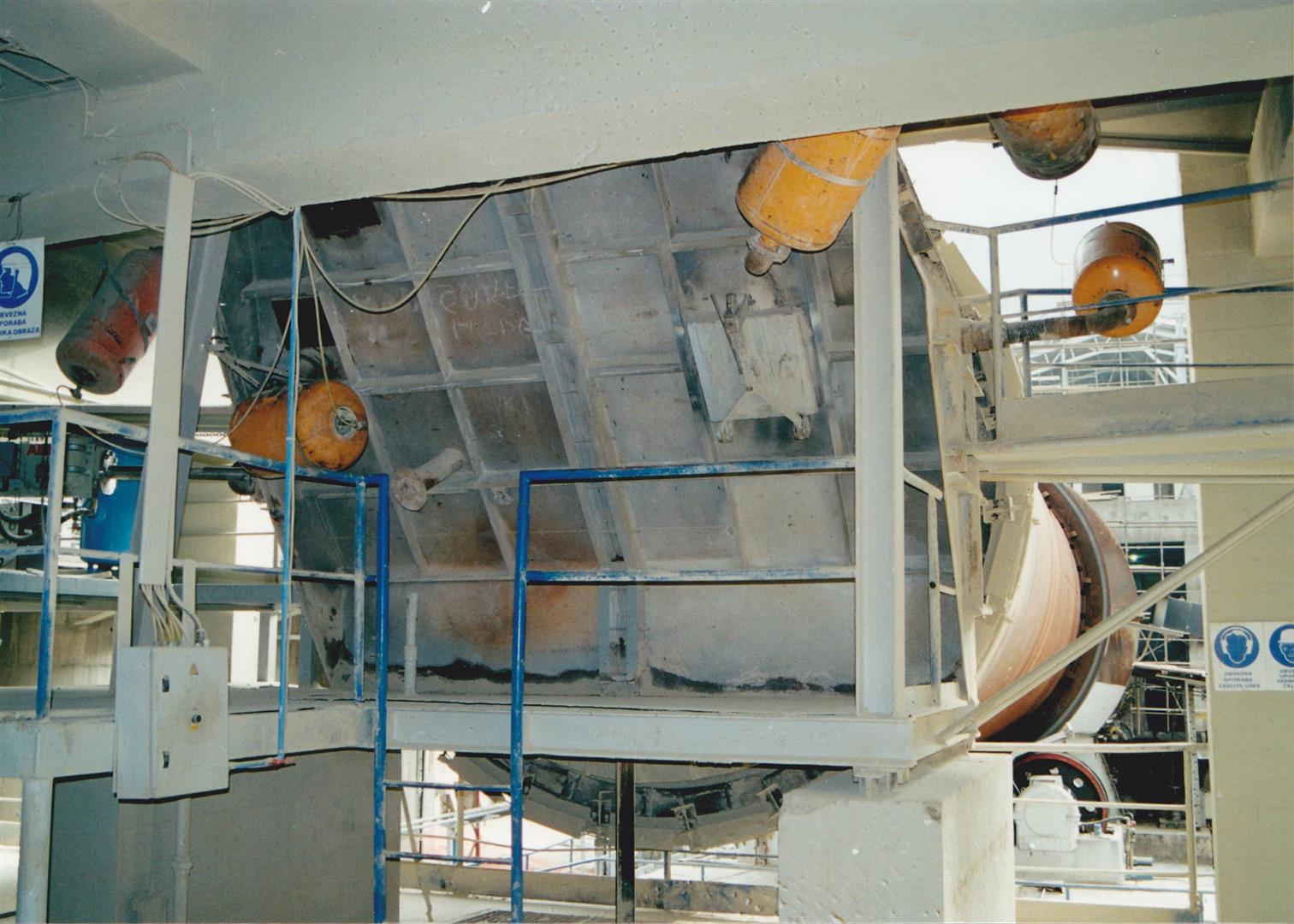

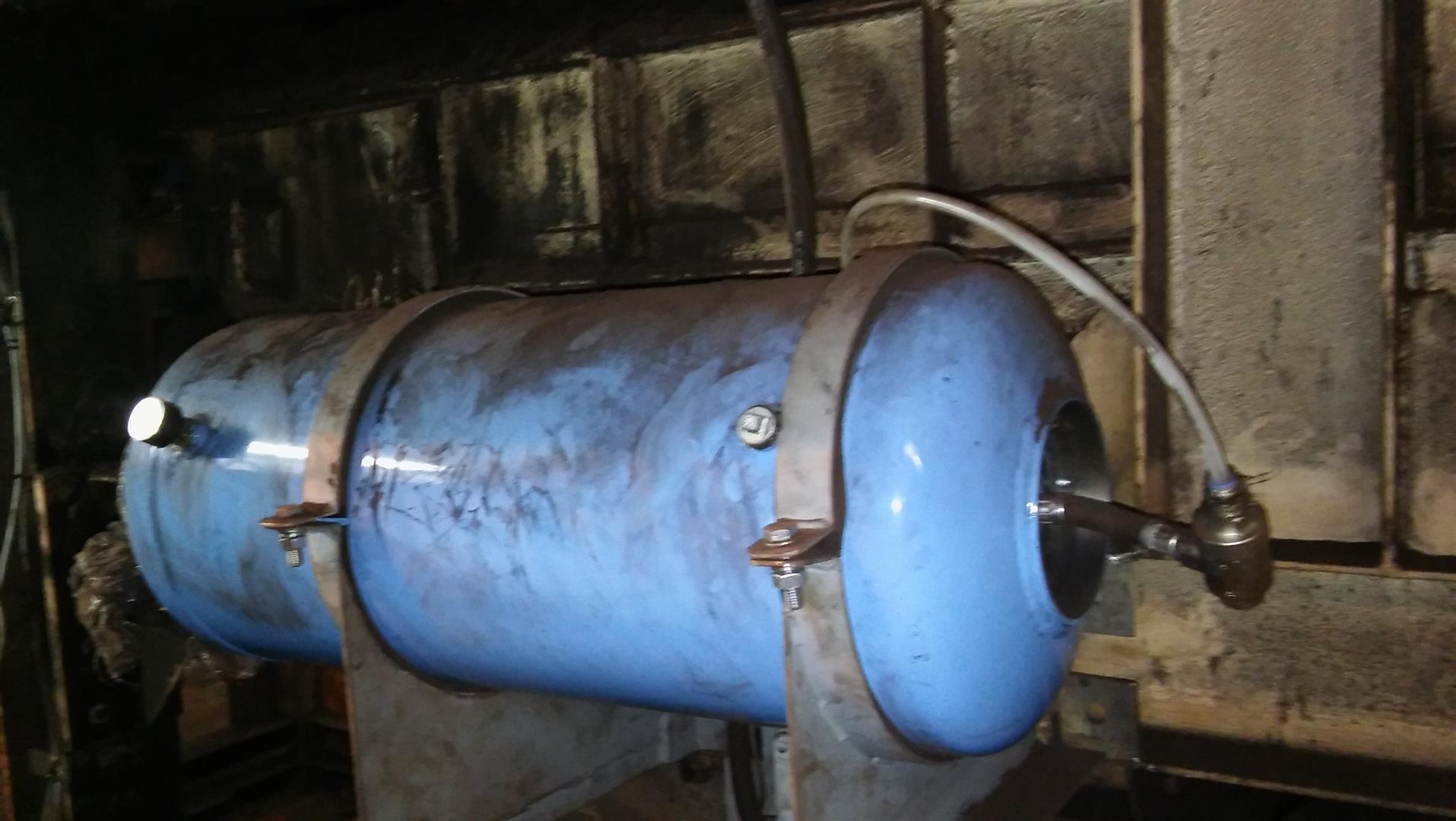

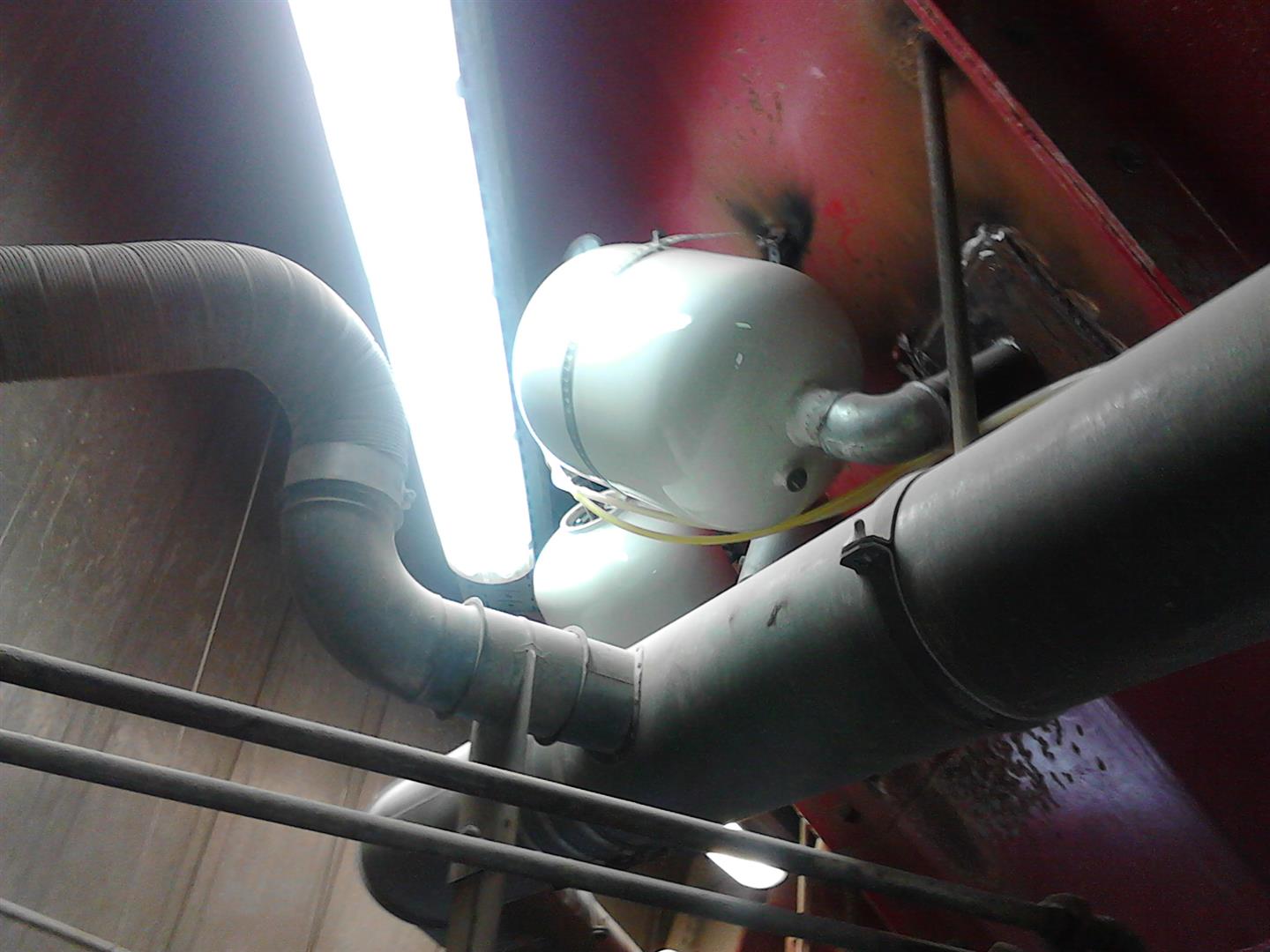

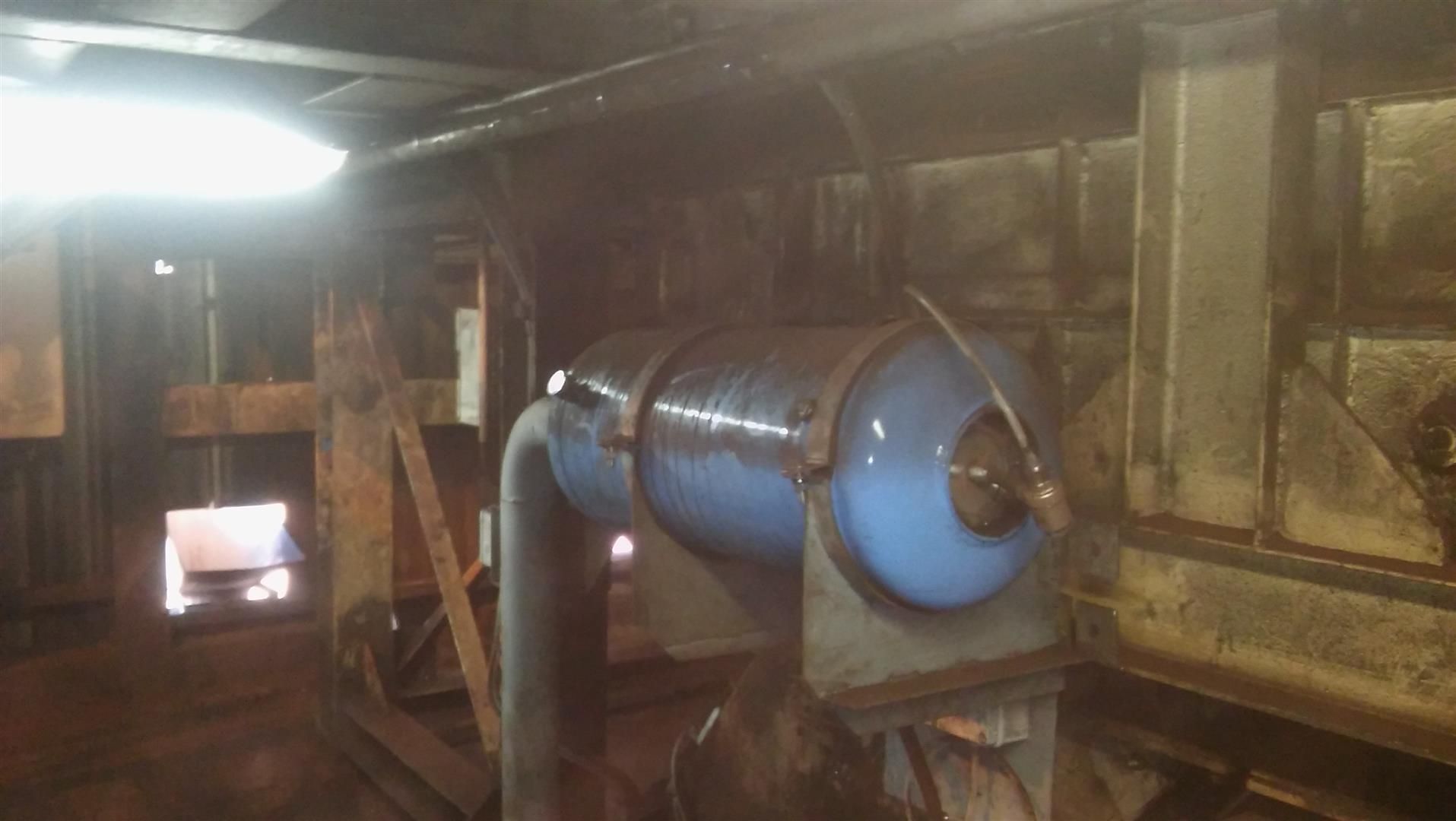

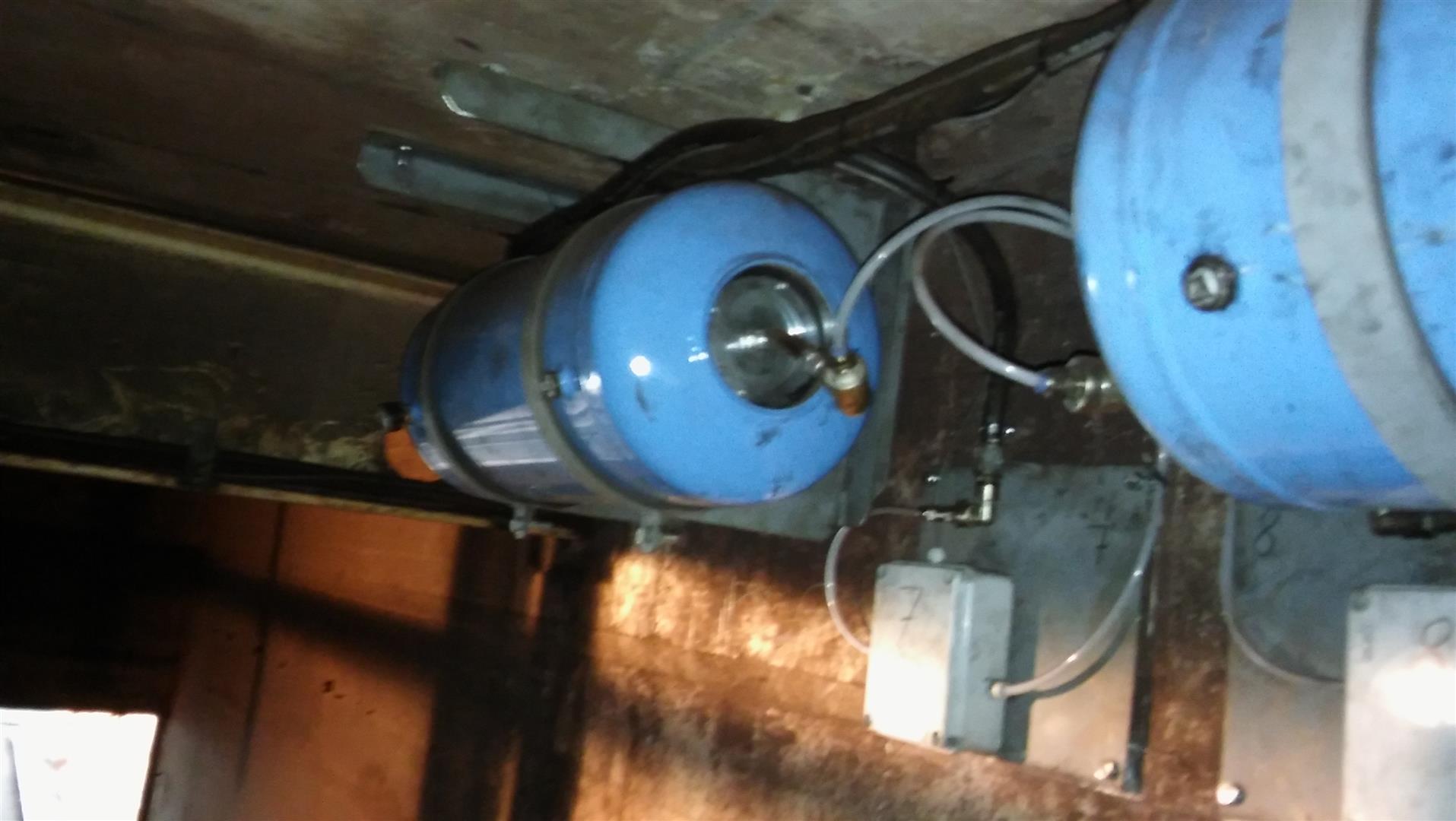

Zračni top 3M lahko montiramo na betonske, železne, lesene ali plastične silose, bunkerje, posode, tanke, bobne itd. za shranjevanje peska, mivke, cementa, apna, žagovine, zemlje, premoga, mineralov, prehrambenih artiklov itd.
Zračni top 3M lahko priključimo na že obstoječo napeljavo stisnjenega zraka, montaža pa je preprosta in hitra. Vzdrževanje naprave je minimalno, saj ima le en gibljivi del (bat).
Število, velikost, namestitev in krmiljenje potrebnih zračnih topov 3M se določi za vsak primer posebej. Delovanje zračnega topa 3M je brez hrupa in ni nevarno za okolico. Poraba energije za delovanje je minimalna.
Preko razvodnika in hitroizpustnega ventila napolnimo komoro s stisnjenim zrakom.
Zaradi nadpritiska se začne pomikati bat proti sedežu izhodne cevi . Skozi izvrtino v batu se začne preko odprtine v steni cilindra polniti tlačna posoda s komprimiranim zrakom
Celotna tlačna posoda je napolnjena s kornprimiranim zrakom in pripravljena za uporabo “strel”.
S priklopitvijo razvodnika izpustimo zrak iz tlačnega voda med razvodnikom in hitroizpustnim ventilom. Zato se odpre izhodna odprtina v atmosfero pri hitroizpustnem ventilu in skoznjo se izprazni komora. Ker je tlak v komori padel, se zaradi razlike pritiskov zelo hitro premakne bat proti plošči in komprimiran zrak iz tlačne posode z veliko hitrostjo in s tem kinetično energijo vdre v izhodno cev, ki je napeljana v silos.
Načeloma sistem zračnih topov 3M deluje v normalnih atmosferskih pogojih in temperaturah od -20 stopinj C do +60 stopinj C in pri delovnem pritisku do največ 10 atmosfer. V večini primerov zadošča za funkcionalno delovanje že delovni pritisk 4 do 6 atmosfer. Zrak iz topa poleg dinamičnega udara povzroči tudi večjo fluidnost materiala.
Krmiljenje zračnih topov 3M je lahko mehansko, pnevmatsko ali električno ter ga je možno z uporabo različnih indikatorjev zastojev pri izpustu materiala preklopiti tudi na avtomatizirano delovanje celotnega sistema. Sila reakcije, ki nastane zaradi kinetične energije izstopajočega zraka iz topa ni nevarna za konstrukcijo silosa, niti za material v njem.
Ker je pri delovanja zračnega topa 3M izključeno iskrenje, ne obstaja možnost vžiga (eksplozije) materiala (lesni prah, premogov prah, itd.). Z uporabo zračnih topov odpade mehansko odstranjevanje zastojev materiala, kar dodatno poveča varnost obratovanja. Zaradi enostavnosti in velike funkcionalnosti je uporaba zračnih topov v svetu zelo razširjena. Z uporabo zračnih topov se poveča ekonomičnost proizvodnje, manjša je višina transporta materiala v silosih, enakomernejši je pretok materiala, ni zastanega materiala v mrtvih kotih silosa, lažje in varnejše je delo pri silosih.
| Tip | Prostornina | Delovni pritisk | Izhodna cev |
| 3M-12 | 12.5 l | 6 – 10 | R2″ |
| 3M-25 | 25 l | 6 – 10 | R2″ |
| 3M-75 | 75 l | 6 – 10 | R4″ |
| 3M-150 | 150 l | 6 – 10 | R4″ |
